해당 시험의 출처는 인사혁신처 사이버국가 고시 센터(https://www.gosi.kr/)에 있습니다.

사용 시 출처를 꼭 표기해주시기 바랍니다.

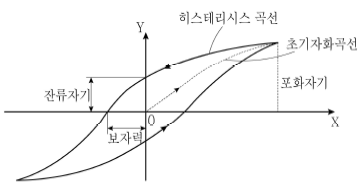

그림의 자기 히스테리시스 곡선에서 가로축(X)과 세로축(Y)에 해당하는 것은?

그림의 회로에서 전류 ​​​​​​​[A]은?

그림의 회로에서 공진주파수[Hz]는?

그림의 Ch1 파형과 Ch2 파형에 대한 설명으로 옳은 것은?

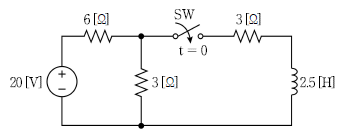

그림의 회로에서 t＝0일 때, 스위치 SW를 닫았다. 시정수 ​​​​​​​[s]는?

0.8지상 역률을 가진 20[kVA] 단상 부하가 200[] 전압원에 연결되어 있다. 이 부하에 병렬로 커패시터를 연결하여 역률을 1로 개선하였다. 역률 개선 전과 비교한 역률 개선 후의 실효치 전원 전류는?

7. 그림의 회로에서 3 [Ω]에 흐르는 전류 I[A]는?

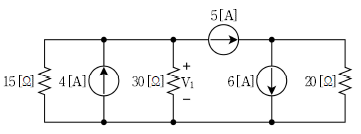

그림의 회로에서 30[Ω]의 양단전압 [V]은?

그림의 회로에서 [V]의 전압을 인가하면 [A]의 전류가 흐른다. 회로에서 소비전력[kW]과 역률[%]은?

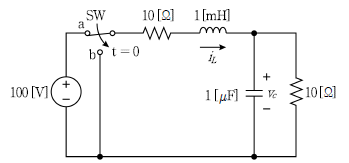

그림의 회로에서 스위치 SW가 충분히 긴 시간 동안 접점 a에 연결되어 있다. t＝0에서 접점 b로 이동한 직후의 인덕터와 커패시터에 저장된 에너지[mJ]는?

선간전압 200[]인 평형 3상 회로의 전체 무효전력이 3,000[Var]이다. 회로의 선전류 실횻값[A]은? (단, 회로의 역률은 80 [%]이다)

비정현파 전압 ​​​​​​​[V]에 대한 설명으로 옳은 것은?

어떤 코일에 0.2초 동안 전류가 2[A]에서 4[A]로 변화하였을 때 4[V]의 기전력이 유도되었다. 코일의 인덕턴스[H]는?

전자유도현상에 대한 설명이다. ㉠과 ㉡에 해당하는 것은?

그림의 회로에 200[] 정현파 전압을 인가하였다. 저항에 흐르는 평균전류[A]는? (단, 회로는 이상적이다)

그림과 같이 3상 회로의 상전압을 직렬로 연결했을 때, 양단 전압 [V]는?

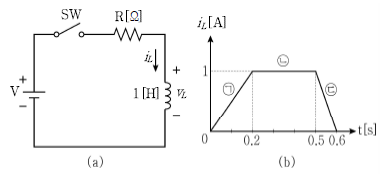

그림 (a)회로에서 스위치 SW의 개폐에 따라 코일에 흐르는 전류 이 그림 (b)와 같이 변화할 때 옳지 않은 것은?

그림과 같이 유전체 절반이 제거된 두 전극판 사이의 정전용량[F]은? (단, 두 전극판 사이에 비유전율 ＝5인 유전체로 가득 채웠을 때 정전용량은 10[F]이며 전극판 사이의 간격은 일정하게 유지된다)

그림의 회로에서 에 흐르는 전류는 1.5 [A]이다. 회로의 합성저항[Ω]은?

평형 3상 회로의 선간전압이 100[]이고 한 상의 부하가 [Ω]일 때 3상 전체의 유효전력[kW]은?
